van analoog naar digitaal
​
Even in het kort.
Bijna elk beeld om ons heen heeft wel iets te maken met afbeeldingen of beeldverwerking.
Een afbeelding kan worden opgesplitst als een twee dimensionaal signaal ook analoog genaamd of digitaal genaamd. Deze zetten informatie over van intensiteit van kleur naar een x en y as.
Het kan worden gedefinieerd als een tweedimensionale functie, genaamd f (x, y)
De x en y staan voor de ruimtelijke coördinaten. Hier de amplitude van functie "f" op elk paar coördinaten (x, y). Hier wordt de intensiteit bepaald van het grijsniveau of de kleur van de afbeelding op dat moment.
Er zijn dus twee verschillende soorten beelden, namelijk een analoog beeld en een digitaal beeld.

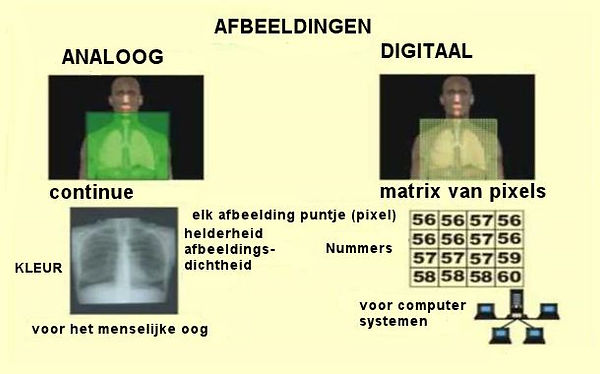

Als voorbeeld zie onderstaande afbeelding. Dit is een digitale en analoge afbeelding.
de linker is analoog, de rechter is digitaal. de afbeelding is omgezet naar nullen en enen.

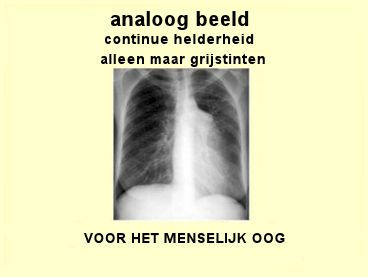

de analoge afbeelding
Analoge afbeeldingen zijn een soort afbeeldingen waarnaar wij als mensen kijken.
Dit zijn bijvoorbeeld foto's, schilderijen, tv, maar ook in de ruimte, in de medische wereld, etc.
Gewone afbeeldingen en medische afbeeldingen worden vastgelegd op een film of worden weergegeven op verschillende weergave apparaten zoals fotocamera, microscoop, MRI scanner, etc.
Wat we in een analoog beeld zien, zijn verschillende niveaus van helderheid (of eigenlijk filmdichtheid) en kleuren. Het is algemeen continu zoals we dat noemen en niet opgedeeld in veel kleine individuele stukken.
​
Een afbeelding kan worden gedefinieerd als een tweedimensionale functie f (x, y)
waarbij de x en y ruimtelijke coördinaten zijn.
Wanneer x, y en de amplitudewaarden van f continue hoeveelheden zijn, wordt het beeld aangeduid als analoog beeld.
Wanneer de x, y en de amplitudewaarden van f allemaal eindig en discreet zijn, dan wordt de afbeelding aangeduid als digitaal beeld.
Digitale beeldverwerking verwijst dan naar de verwerking van de digitale beelden door
middel van een computer.
Een digitaal beeld bestaat uit een eindig aantal elementen, elk hebben ze een bepaalde locatie. elke locatie heeft ook een bepaalde waarde. De elementen zijn aangeduid als pixels.
Een digitaal beeld is een matrix van vele kleine elementen of pixels. deze worden weergegeven door een numerieke waarde.
Over het algemeen komt de pixelwaarde overeen met de helderheid of kleur die we zullen zien. we kunnen dit digitale beeld pas zien als het is omgezet in een analoog beeld voor weergave. bijvoorbeeld een JPEG.
